Модуль обеспечивает прецизионное преобразование входного сигнала от термопреобразователей сопротивления по двух- или трёх-проводной схеме в напряжение от 0 до 10 В с линейной зависимостью.
Для удаленного подключения должен использоваться компенсационный удлинительный кабель .
При выборе марки компенсационного удлинительного кабеля необходимо учитывать, что сопротивление линии связи модуля с датчиком не должно превышать 15 Ом.
Модуль обеспечивает прецизионное преобразование входного сигнала от 0 до 20 мА в напряжение от 0 до 10 В с линейной зависимостью.
Входные токовые сигналы измеряются путем считывания напряжения на внутреннем резисторе с сопротивлением 150 Ом.

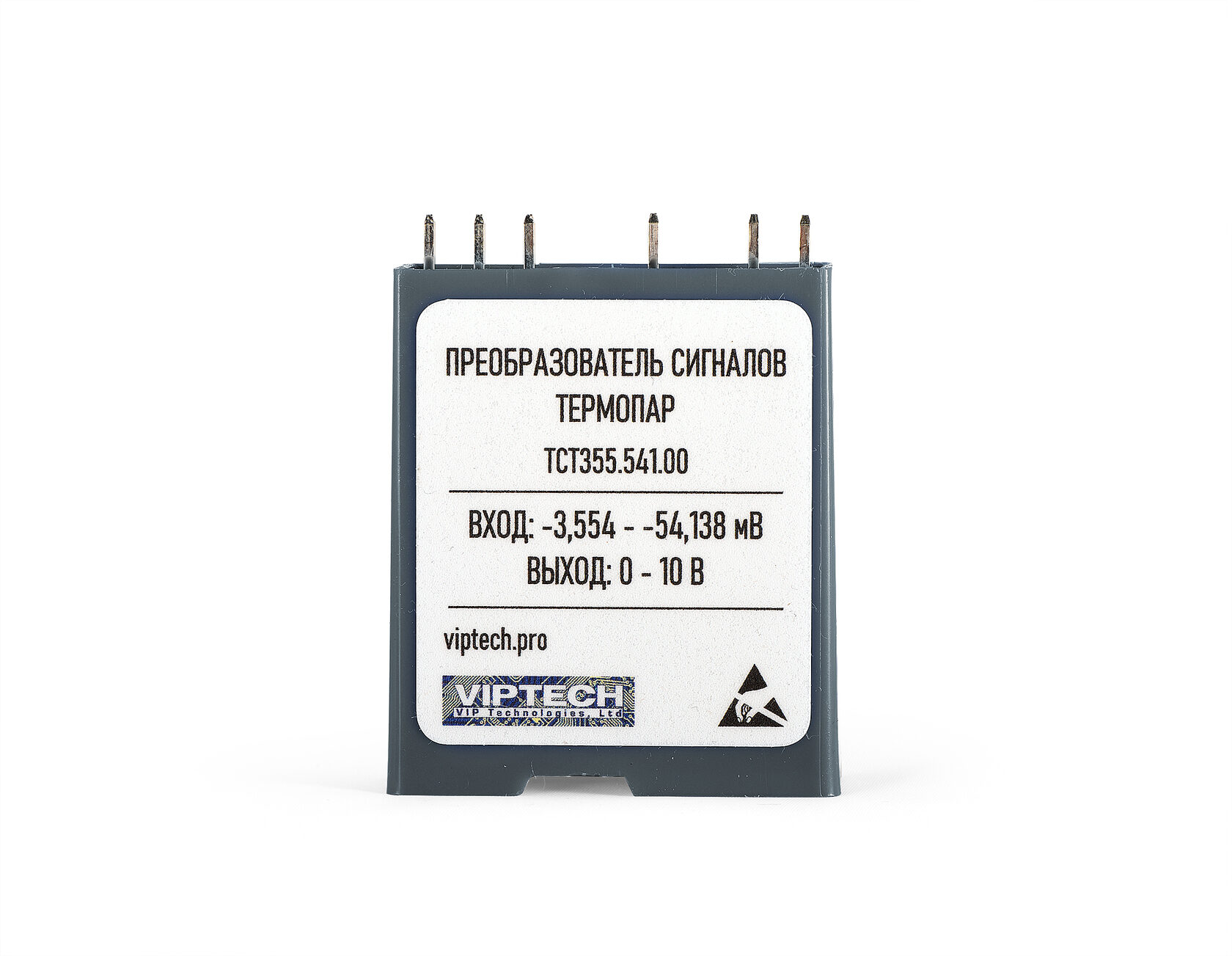

Модуль обеспечивает прецизионное преобразование сигналов от термоэлектрических преобразователей L или K типа в напряжение от 0 до 10 В с линейной зависимостью. Компенсация температуры холодного спая осуществляется преобразователем на основании сопротивления подключаемого к нему термистора типа 100К6А1В, устанавливаемого на терминальной панели в непосредственной близости от входных клемм .
